Cấu tạo đèn năng lượng mặt trời và nguyên lý hoạt động

Đèn năng lượng mặt trời ngày càng được sử dụng phổ biến tại sân vườn, cổng nhà, lối đi, đường nội bộ và nhiều khu vực ngoài trời nhờ khả năng tự tạo điện từ ánh nắng. Hiểu rõ cấu tạo đèn năng lượng mặt trời không chỉ giúp người dùng lựa chọn sản phẩm phù hợp mà còn dễ dàng nhận biết nguyên nhân khi đèn sạc yếu, sáng không đủ lâu hoặc không tự bật vào ban đêm. Cùng Vua Thợ Mall tìm hiểu chi tiết cấu tạo, mạch điện và nguyên lý hoạt động của loại đèn này trong bài viết dưới đây.

1. Đèn năng lượng mặt trời là gì?

Đèn năng lượng mặt trời là thiết bị chiếu sáng sử dụng năng lượng từ ánh nắng thay cho nguồn điện lưới trực tiếp. Ban ngày, tấm pin mặt trời hấp thụ bức xạ và chuyển đổi thành điện một chiều. Phần điện này được đưa qua mạch điều khiển để sạc vào pin lưu trữ. Khi trời tối, nguồn điện trong pin được cấp cho LED để tạo ánh sáng.

Một hệ thống đèn năng lượng mặt trời cơ bản thường có khả năng hoạt động tự động. Người dùng không cần bật tắt mỗi ngày vì cảm biến ánh sáng có thể nhận biết điều kiện môi trường và gửi tín hiệu đến mạch điều khiển.

Tùy thiết kế, đèn có thể được chia thành hai nhóm phổ biến là đèn liền thể và đèn rời thể. Loại liền thể tích hợp tấm pin, pin lưu trữ và cụm LED trong cùng một thân đèn, trong khi loại rời thể cho phép tách tấm pin khỏi bộ đèn để điều chỉnh vị trí hấp thụ ánh nắng linh hoạt hơn.

2. Cấu tạo đèn năng lượng mặt trời gồm những bộ phận nào?

Mặc dù hình dáng và công suất có thể khác nhau, phần lớn đèn năng lượng mặt trời đều được cấu thành từ những bộ phận chính dưới đây.

2.1 Tấm pin năng lượng mặt trời

Tấm pin là bộ phận tiếp nhận ánh nắng và tạo ra nguồn điện cho toàn hệ thống. Bên trong tấm pin có các tế bào quang điện, thường được chế tạo từ vật liệu bán dẫn có khả năng tạo dòng điện khi tiếp xúc với ánh sáng.

Công suất và hiệu suất của tấm pin ảnh hưởng trực tiếp đến tốc độ sạc. Nếu tấm pin quá nhỏ so với dung lượng pin lưu trữ hoặc thường xuyên bị che bóng, đèn có thể không tích đủ điện trong ngày. Một số yếu tố ảnh hưởng đến khả năng thu năng lượng của tấm pin gồm:

• Cường độ ánh nắng.

• Hướng và góc đặt tấm pin.

• Thời gian nhận nắng trực tiếp.

• Bụi bẩn trên bề mặt.

• Bóng che từ cây, mái hoặc công trình xung quanh.

• Hiệu suất của module.

Do đó, cùng một mẫu đèn nhưng vị trí lắp đặt khác nhau có thể cho thời gian chiếu sáng khác nhau.

2.2 Pin lưu trữ

Pin lưu trữ có nhiệm vụ tích điện vào ban ngày và cấp lại cho đèn vào ban đêm. Đây là bộ phận quyết định khá nhiều đến thời gian chiếu sáng sau mỗi lần sạc. Tùy dòng sản phẩm, đèn có thể sử dụng pin lithium-ion, lithium polymer hoặc LiFePO4. Mỗi loại có đặc điểm khác nhau về tuổi thọ, chu kỳ sạc xả, khả năng chịu nhiệt và mức độ an toàn.

Dung lượng pin càng lớn không đồng nghĩa đèn chắc chắn sáng lâu hơn nếu tấm pin không đủ khả năng sạc đầy. Vì vậy, dung lượng pin và công suất tấm pin cần được thiết kế tương thích với nhau.

2.3 Đèn LED

LED là bộ phận chuyển điện năng thành ánh sáng. So với nhiều loại bóng truyền thống, LED có hiệu suất cao, tiêu thụ điện thấp và tuổi thọ dài nên rất phù hợp với hệ thống sử dụng năng lượng lưu trữ.

Khả năng chiếu sáng của đèn không chỉ phụ thuộc vào số lượng chip LED mà còn liên quan đến:

• Hiệu suất phát sáng của chip.

• Công suất thực.

• Thiết kế thấu kính.

• Góc chiếu.

• Mạch điều khiển dòng.

• Khả năng tản nhiệt.

Vì vậy, hai chiếc đèn có cùng số LED vẫn có thể cho độ sáng hoàn toàn khác nhau.

2.4 Bộ điều khiển sạc và xả

Bộ điều khiển là phần trung tâm kết nối tấm pin, pin lưu trữ và LED. Nó kiểm soát dòng điện đi vào pin khi sạc và cấp nguồn ra khi đèn hoạt động.

Một mạch tốt có thể hỗ trợ:

• Quản lý quá trình sạc.

• Giới hạn điện áp phù hợp.

• Hạn chế xả pin quá sâu.

• Đóng ngắt LED theo tín hiệu cảm biến.

• Thay đổi cường độ chiếu sáng theo từng chế độ

• Bảo vệ thiết bị khi xuất hiện một số điều kiện bất thường.

Nếu mạch điều khiển gặp lỗi, đèn có thể không sạc được dù tấm pin vẫn hoạt động bình thường.

2.5 Bộ phận nhận biết môi trường và chuyển động

Bộ phận quang học giúp thiết bị xác định khi nào trời sáng hoặc tối. Khi môi trường đủ sáng, mạch giữ LED ở trạng thái tắt và ưu tiên sạc pin. Khi độ sáng môi trường giảm xuống, đèn sẽ tự động được kích hoạt.

Một số sản phẩm còn có khả năng phát hiện người hoặc vật thể di chuyển. Đèn có thể duy trì độ sáng thấp khi không có người và tăng sáng khi phát hiện chuyển động trong phạm vi cảm biến. Cách hoạt động này giúp tiết kiệm năng lượng và kéo dài thời gian sử dụng vào ban đêm.

2.6 Vỏ đèn, khung và phụ kiện

Đèn năng lượng mặt trời thường được lắp ngoài trời nên phần vỏ phải bảo vệ linh kiện khỏi bụi, độ ẩm, mưa và tác động cơ học. Ngoài thân đèn còn có khung lắp, chân đỡ tấm pin, dây dẫn, đầu nối và các chi tiết chống nước.

Chất lượng phần cơ khí ảnh hưởng khá nhiều đến độ bền. Một sản phẩm có tấm pin và LED tốt nhưng vỏ nhanh lão hóa hoặc ron chống nước kém vẫn có thể hư hỏng sớm.

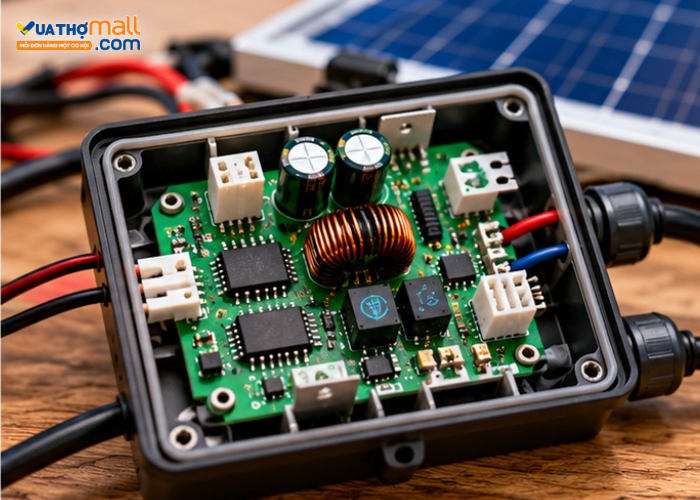

3. Mạch đèn năng lượng mặt trời gồm những gì?

• Mạch đèn năng lượng mặt trời đóng vai trò điều phối toàn bộ quá trình thu, lưu trữ và sử dụng điện. Tùy thiết kế của từng hãng, cấu trúc mạch có thể khác nhau, nhưng về cơ bản thường có các khối chức năng chính.

• Khối đầu vào từ tấm pin nhận điện một chiều do module quang điện tạo ra. Nguồn này có điện áp thay đổi theo cường độ ánh nắng nên không phải lúc nào cũng có thể cấp thẳng vào pin.

• Khối sạc pin kiểm soát điện áp và dòng điện đưa vào pin lưu trữ. Mục tiêu là giúp pin được nạp đúng cách, đồng thời hạn chế tình trạng quá sạc.

• Khối bảo vệ pin có thể theo dõi ngưỡng điện áp để tránh xả quá sâu. Khi pin xuống dưới mức cho phép, mạch có thể giảm công suất hoặc ngắt LED để bảo vệ pin.

• Khối điều khiển LED cấp dòng phù hợp cho chip LED. Một số mẫu có nhiều cấp độ sáng, chế độ tiết kiệm hoặc chức năng giảm sáng theo thời gian.

• Khối cảm biến tiếp nhận tín hiệu từ cảm biến ánh sáng hoặc cảm biến chuyển động để quyết định thời điểm bật, tắt và thay đổi công suất đèn.

Tùy sản phẩm, mạch còn có thể tích hợp remote, hẹn giờ, nhiều chế độ chiếu sáng hoặc khả năng lưu cài đặt. Không nên dùng một sơ đồ đấu dây bất kỳ rồi áp dụng cho mọi đèn vì điện áp tấm pin, loại pin và cấu trúc mạch có thể khác nhau. Khi sửa chữa, cần xác định đúng thông số của sản phẩm trước khi thay mạch.

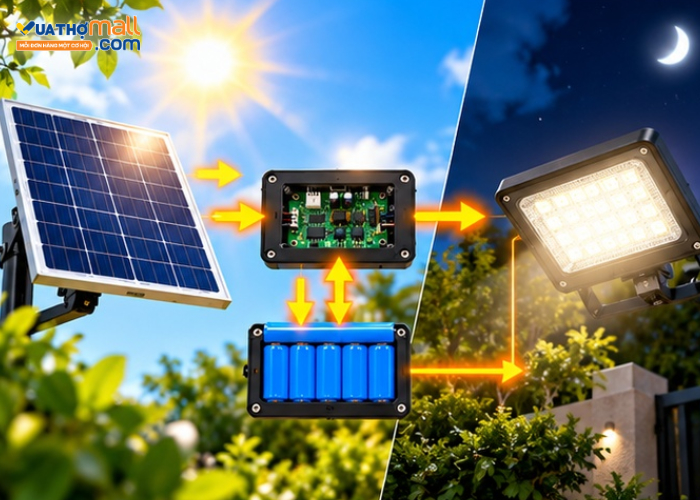

4. Nguyên lý hoạt động của đèn năng lượng mặt trời

Nguyên lý hoạt động có thể hiểu đơn giản theo hai trạng thái chính là ban ngày và ban đêm. Ban ngày, ánh nắng chiếu vào tấm pin và tạo ra dòng điện một chiều. Nguồn điện này đi qua mạch điều khiển trước khi nạp vào pin lưu trữ. Trong điều kiện đủ sáng, cảm biến ánh sáng giữ LED ở trạng thái tắt để ưu tiên quá trình sạc. Chuỗi hoạt động có thể hình dung như sau:

• Ánh nắng → Tấm pin → Mạch điều khiển → Pin lưu trữ: Khi trời tối, điện áp hoặc tín hiệu ánh sáng thay đổi khiến mạch nhận biết điều kiện ban đêm. Lúc này, nguồn điện trong pin được cấp qua mạch điều khiển đến cụm LED. Chuỗi hoạt động trở thành:

• Pin lưu trữ → Mạch điều khiển → LED → Ánh sáng: Nếu đèn có cảm biến chuyển động, mạch tiếp tục nhận tín hiệu từ cảm biến để thay đổi độ sáng. Ví dụ, đèn có thể duy trì 30% công suất và tăng lên 100% khi phát hiện người đi qua. Toàn bộ quá trình diễn ra tự động nếu hệ thống được thiết kế và lắp đặt đúng.

5. Sơ đồ cấu tạo đèn năng lượng mặt trời

Sơ đồ cơ bản của một hệ thống đèn có thể mô tả như sau: Tấm pin năng lượng mặt trời → Bộ điều khiển → Pin lưu trữ → Đèn LED Cảm biến ánh sáng và cảm biến chuyển động thường kết nối với bộ điều khiển: Cảm biến → Bộ điều khiển → Điều chỉnh trạng thái LED

Mỗi bộ phận đảm nhiệm một nhiệm vụ riêng nhưng có liên hệ chặt chẽ với nhau. Nếu tấm pin không tạo đủ điện, pin sẽ không được sạc đầy. Nếu pin bị chai, nguồn điện không đủ để duy trì LED.

Nếu mạch lỗi, điện có thể không được truyền đúng giữa các thành phần dù pin và tấm pin vẫn còn tốt. Do đó, khi đèn gặp sự cố, cần kiểm tra theo toàn bộ chuỗi thay vì chỉ tập trung vào bóng LED.

6. Cấu tạo đèn năng lượng mặt trời liền thể và rời thể khác nhau thế nào?

Hai loại đều sử dụng những thành phần cơ bản tương tự nhưng cách bố trí khác nhau.

Đèn liền thể phù hợp khi vị trí cần chiếu sáng cũng nhận được ánh nắng trực tiếp. Thiết kế gọn giúp lắp nhanh và ít dây dẫn bên ngoài. Ngược lại, đèn rời thể linh hoạt hơn trong những khu vực thân đèn nằm dưới mái hoặc vị trí ít nắng. Tấm pin có thể được kéo ra một vị trí khác để nhận ánh sáng tốt hơn rồi nối dây về bộ đèn.

7. Bộ phận nào ảnh hưởng nhiều nhất đến chất lượng đèn?

Khó xác định chỉ một bộ phận quyết định toàn bộ chất lượng vì đèn năng lượng mặt trời là một hệ thống liên kết.

• Tấm pin ảnh hưởng đến lượng điện có thể thu được trong ngày. Tấm pin hiệu suất thấp hoặc công suất nhỏ khiến thời gian sạc lâu hơn.

• Pin lưu trữ quyết định khả năng duy trì hoạt động vào ban đêm. Pin xuống cấp thường khiến đèn chỉ sáng vài giờ dù đã phơi nắng cả ngày.

• LED ảnh hưởng đến độ sáng và mức tiêu thụ điện. LED hiệu suất tốt có thể tạo nhiều ánh sáng hơn với cùng mức điện năng.

• Mạch điều khiển quyết định độ ổn định của quá trình sạc, xả và vận hành các chế độ thông minh.

• Vỏ đèn và khả năng chống nước ảnh hưởng trực tiếp đến tuổi thọ ngoài trời. Độ ẩm xâm nhập có thể nhanh chóng làm hỏng mạch và pin.

Vì vậy, khi lựa chọn đèn, nên đánh giá tổng thể thay vì chỉ nhìn vào số lượng LED hoặc dung lượng pin được quảng cáo.

8. Những lỗi thường gặp ở từng bộ phận

Khi đèn năng lượng mặt trời hoạt động không bình thường, từng bộ phận có thể xuất hiện các dấu hiệu khác nhau.

• Tấm pin bám bụi: khả năng sạc giảm, đèn nhanh hết pin.

• Tấm pin bị che bóng: thời gian nhận nắng không đủ.

• Pin lưu trữ bị chai: đèn sáng yếu hoặc chỉ hoạt động trong thời gian ngắn.

• LED hỏng: một phần hoặc toàn bộ cụm đèn không sáng.

• Mạch điều khiển lỗi: đèn không nhận sạc, không tự bật hoặc hoạt động chập chờn.

• Cảm biến ánh sáng lỗi: đèn sáng cả ban ngày hoặc không tự sáng khi trời tối.

• Cảm biến chuyển động lỗi: đèn không tăng sáng khi có người đi qua.

• Đầu nối bị oxy hóa: nguồn điện chập chờn hoặc mất kết nối giữa tấm pin và thân đèn.

• Nước xâm nhập: mạch và pin có thể nhanh chóng xuống cấp.

Khi kiểm tra đèn, nên bắt đầu bằng những yếu tố dễ quan sát như bề mặt tấm pin, dây dẫn, đầu nối và thời gian nhận nắng. Nếu các phần bên ngoài bình thường nhưng đèn vẫn không hoạt động, mới tiếp tục kiểm tra pin và mạch bên trong.

Nhìn chung, cấu tạo đèn năng lượng mặt trời gồm tấm pin quang điện, pin lưu trữ, LED, mạch điều khiển, cảm biến và phần vỏ bảo vệ. Các bộ phận phối hợp theo nguyên lý thu năng lượng vào ban ngày, tích trữ trong pin và sử dụng để chiếu sáng vào ban đêm. Trong đó, mạch điều khiển giữ vai trò trung tâm trong việc quản lý sạc, xả và trạng thái hoạt động của LED. Hiểu rõ cấu tạo sẽ giúp người dùng lựa chọn đúng loại đèn, lắp đặt hợp lý và dễ dàng nhận biết vị trí cần kiểm tra khi thiết bị gặp sự cố.
