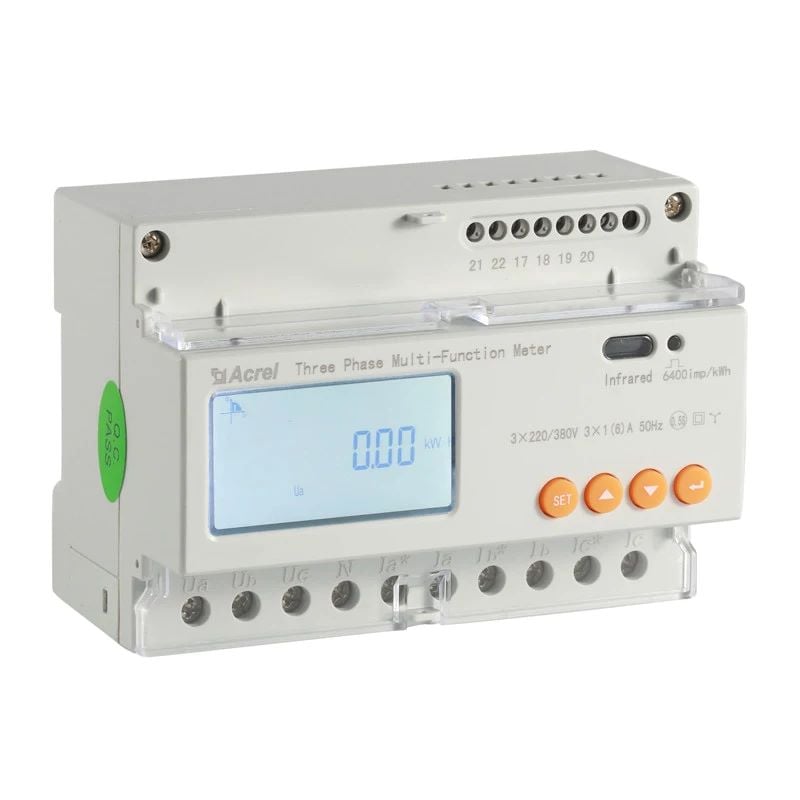

Đồng Hồ Đo Điện Năng 3 Pha Acrel DTSD1352-C/1(6)A RS485 DIN Rail

Đồng hồ đo điện năng 3 pha Acrel DTSD1352-C/1(6)A là dòng công tơ điện tử đa chức năng chuyên dùng cho hệ thống điện 3 pha cần đo đếm chính xác và truyền dữ liệu về inverter hoặc hệ thống giám sát. Đây là model gián tiếp qua CT, phù hợp cho tủ điện công nghiệp, hệ thống điện mặt trời hòa lưới, giải pháp zero export và các ứng dụng quản lý năng lượng cần giao tiếp RS485 Modbus RTU ổn định.

Tổng quan đồng hồ đo điện năng 3 pha Acrel DTSD1352-C

DTSD1352-C/1(6)A thuộc nhóm đồng hồ đo điện năng 3 pha lắp thanh DIN, thiết kế gọn để bố trí trong tủ điện tiêu chuẩn. Điểm mạnh của model này là khả năng đo đầy đủ các đại lượng điện quan trọng như điện áp, dòng điện, công suất tác dụng, công suất phản kháng, công suất biểu kiến, hệ số công suất, tần số và điện năng. Với chuẩn truyền thông RS485 Modbus RTU, thiết bị dễ tích hợp vào inverter năng lượng mặt trời, SCADA, EMS hoặc BMS.

Trong thực tế thi công, đồng hồ đo điện năng 3 pha Acrel DTSD1352-C thường được dùng cho các hệ thống cần giám sát phụ tải tổng, theo dõi chiều mua bán điện hoặc làm công tơ bám tải cho inverter. Dạng đo gián tiếp qua CT giúp triển khai linh hoạt ở các hệ thống có dòng lớn mà vẫn giữ độ an toàn và độ chính xác cao hơn khi đưa vào tủ điện tổng.

Điểm mạnh kỹ thuật cho thợ điện và nhà thầu

Với nhóm thợ chuyên lắp điện mặt trời hoặc tủ điện công nghiệp, DTSD1352-C/1(6)A có lợi thế rõ ở phần tương thích hệ thống. Thiết bị hỗ trợ lưới 3 pha 4 dây 230/400 Vac, dùng CT ngoài, hiển thị LCD có đèn nền và thao tác cài đặt trực tiếp trên mặt đồng hồ. Điều này giúp việc commissioning nhanh hơn khi cần kiểm tra điện áp pha, dòng tải, công suất tức thời hoặc trạng thái truyền thông.

Một ưu điểm đáng chú ý khác là cấp chính xác Class 0.5 cho điện năng tác dụng. Với các công trình cần giám sát tiêu thụ điện và đồng bộ dữ liệu với inverter, sai số thấp giúp hệ thống phản hồi ổn định hơn khi chạy chế độ hạn chế phát ngược. Ngoài ra, chuẩn DIN rail 35 mm giúp thợ lắp đặt gọn trong tủ, không phải gia công mặt cánh như các dòng đồng hồ mặt panel.

Ứng dụng thực tế của DTSD1352-C/1(6)A

Đồng hồ đo điện năng 3 pha này phù hợp cho nhiều bài toán triển khai thực tế:

• Hệ thống điện mặt trời hòa lưới cần công tơ bám tải
• Hệ thống hybrid cần theo dõi công suất trao đổi với lưới
• Tủ điện tổng nhà xưởng, kho, xưởng cơ khí, xưởng sản xuất
• Hệ thống quản lý năng lượng tại tòa nhà thương mại
• Ứng dụng SCADA, BMS, EMS cần thu thập dữ liệu qua RS485
• Các công trình cần đo gián tiếp qua CT cho tải lớn

Với các inverter phổ biến trên thị trường, model này thường được nhắc đến trong các giải pháp giám sát và chống phát ngược nhờ giao thức Modbus RTU quen thuộc. Khi thi công, thợ cần chọn đúng tỷ số CT, đấu đúng cực tính và cài đúng địa chỉ truyền thông để hệ thống đọc dữ liệu ổn định.

Thông số kỹ thuật chính

• Model: DTSD1352-C/1(6)A
• Loại đo: 3 pha gián tiếp qua CT
• Điện áp danh định: 230 Vac / 400 Vac
• Dải điện áp đầu vào: 57.7 / 100 Vac đến 268 / 464 Vac
• Dòng điện đầu vào: 3 × 1(6)A qua CT
• Tần số lưới: 50 Hz / 60 Hz
• Cấp chính xác điện năng tác dụng: Class 0.5
• Giao tiếp: RS485 Modbus RTU
• Hiển thị: LCD có đèn nền
• Cấp bảo vệ: IP20
• Nhiệt độ làm việc: -25 đến +55 °C
• Độ ẩm tương đối: 0 đến 95%
• Kích thước: 126 × 91 × 74 mm
• Khối lượng: 0.35 kg
• Lắp đặt: Thanh DIN 35 mm

Lưu ý khi chọn mua và lắp đặt

DTSD1352-C/1(6)A là bản dùng CT ngoài, vì vậy không phù hợp nếu cần đấu trực tiếp tải lớn mà không qua biến dòng. Khi lên vật tư, nhà thầu nên kiểm tra trước dòng tải thực tế để chọn CT tương ứng, đồng thời xác nhận chuẩn tương thích với inverter hoặc bộ điều khiển đang sử dụng. Nếu hệ thống yêu cầu đọc dữ liệu ổn định liên tục, cần đi dây RS485 đúng chuẩn, chống nhiễu tốt và cấu hình truyền thông đồng nhất toàn mạng.

Với công trình điện mặt trời, đây là model phù hợp cho đội thi công cần một đồng hồ đo điện năng 3 pha gọn tủ, dễ tích hợp và có thông số rõ ràng.
